產品型號： | BJZK-TH2826 |
| 產品品牌： | 精科智創 | |
| 產品價格： | 面議 | |
| 所 在 地： | 北京 順義區 | |
| 發布日期： | 2025-07-15 | |
 |
||
詳細說明

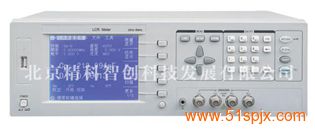

BJZK-TH2826壓電阻抗分析儀
關鍵詞：阻抗分析,壓電陶瓷,20Hz～5MHz
■ BJZK-TH2826阻抗分析儀是國內首臺符合LXI標準的新一代阻抗測試儀器，其0.1%的基本精度、20Hz～5MHz的頻率范圍可以滿足元件與材料絕大部分低壓參數的測量要求，可廣泛應用于諸如傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變?nèi)荻䴓O管、變壓器等進行諸多電氣性能的分析及低ESR電容器和高Q電感器的測量。配合壓陶瓷壓電分析夾具和壓電分析軟件，可以測試壓電陶瓷的壓電器件的頻率響應曲線分析等相關參數。
■ BJZK-TH2826阻抗分析儀系列產品超高速的測試速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析等等。其多種輸出阻抗模式可以適應各個電感變壓器廠家的不同標準需求。
■ BJZK-TH2826阻抗分析儀列產品以其卓越的性能可以實現商業標準和軍用標準如IEC和MIL標準的各種測試
性能特點
■ 國內首臺符合LXI標準的LCR表
■ 測試頻率20Hz～5MHz，10mHz步進
■ 測試電平10mV～5V, 1mV步進
■ 基本準確度0.1%
■ 最高達200次/s的測量速度
■ 320×240點陣大型圖形LCD顯示
■ 五位讀數分辨率
■ 可測量22種阻抗參數組合
■ 四種信號源輸出阻抗
■ 10點列表掃描測試功能
■ 內部自帶直流偏置源
■ 外置偏流源至40A(配置兩臺TH1776)(選件)
■ 電壓或電流的自動電平調整(ALC)功能
■ V、I測試信號電平監視功能
■ 圖形掃描分析功能
■ 20組內部儀器設定可供儲存/讀取
■ 內建比較器,10檔分選及計數功能
■ 多種通訊接口方便用戶聯機使用
■ 2m/4m測試電纜擴展(選件)
■ 中英文可選操作界面
■ 可通過USB HOST 自動升級儀器工作程序
技術參數
測試參數 C, L, R,Z,Y,X,B, G, D, Q, θ,DCR
測試頻率 BJZK-TH2826 20 Hz～5MHz,10mHz步進
測試信號電 f≤1MHz 10mV～5V,±（10%+10mV）
平 f>1MHz 10mV～1V,±（20%+10mV)
輸出阻抗 10Ω, 30Ω, 50Ω, 100Ω
基本準確度 0.1%
L 0.0001 uH ～ 9.9999kH
C 0.0001 pF ～ 9.9999F
R,X,Z,DCR 0.0001 Ω ～ 99.999 MΩ
顯示范圍 Y, B, G 0.0001 nS ～ 99.999 S
D 0.0001 ～ 9.9999
Q 0.0001 ～ 99999
θ -179.99°～ 179.99°
測量速度 快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s
校準功能 開路 / 短路點頻、掃頻清零，負載校準
等效方式 串聯方式, 并聯方式
量程方式 自動, 保持
顯示方式 直讀, Δ, Δ%
觸發方式 內部, 手動, 外部, 總線
內部直流偏 電壓模式 -5V ～ +5V, ±(10%+10mV), 1mV步進
置源 電流模式（內阻為50Ω） -100mA ～ +100mA, ±(10%+0.2mA),20uA步進
比較器功能 10檔分選及計數功能
顯示器 320×240點陣圖形LCD顯示
存儲器 可保存20組儀器設定值
USB DEVICE( USBTMC and USBCDC support)
USB HOST(FAT16 and FAT32 support)
接口 LAN(LXI class C support)
RS232C
HANDLER
