SKF可以提供什么?
SKF在經過系統咨詢最終用戶后,研發了性價比好、易于使用的新一代激光對中工具,以滿足最主要對中活動的需要。
SKF激光對中儀
TKSA 20
TKSA 40
TKSA 60
TKSA 80
快速入門手冊
使用戶快速熟悉對中操作過程 多種語言版本的完全操作手冊保存在隨機提供的CD中
對中糾正過程中的動態顯示
在對中過程中使用,使對中糾正快速、簡單
軟腳檢查
檢查機器所有地腳是否均勻著地 是良好對中必需的檢查項目
簡單預對中
對中偏差大的機器,激光和光學器件上的刻線可用于快速預對中
快速定位測點
通過水平儀
通過電子傾角儀
可選測量單位(mm 或 inch)
無語言界面
動態圖形化界面
預置和用戶可設對中容差表
大大簡化對中評估
保存機器設置供以后使用
對中設置和對中結果可保存到對中儀內部存儲里
內置無線傳輸技術
臥式和立式設備對中
換位查看
可將圖像從機器的一邊換到另一邊,以符合用戶現場所處的實際位置
能效指示
顯示因不對中會導致的額外多消耗的能量
機組對中
最多5臺機器組成的機組
到期檢查
系統提示用戶對軸彎進行簡單的檢查
PC 連接(USB)
通過USB數據線,可將對中設置和結果保存在PC機上
快速/完全模板(數據庫)
快速
快速
快速
快速—機器信息、調用以前的測量結果。完全—除了快速模板功能,還有對中參數和機組顏色編碼
LCD 顯示
黑白 黑白 彩色 彩色
更多信息
SKF激光對中儀
產品冊 為什么選擇 SKF?
精確的軸對中很重要!

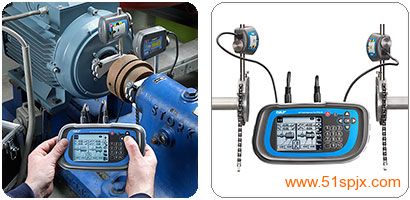

SKF 軸對中儀 TKSA 40
操作直觀的激光對中儀,可保存和共享結果
因使用模擬的圖形化顯示操作界面,TKSA 40的操作非常直觀。不僅僅是操作快速和簡單,其對中結果還可以保存下來,通過USB通訊傳到PC機上。比起傳統的方法來,進行軸對中的過程變得非常簡單;您只需要根據屏幕的提示就可以進行完美的對中。
直觀的圖形界面
輸入機器尺寸 屏幕操作引導
動態顯示調整數值 保存對中結果
直觀:模擬的圖形化界面,4英寸帶背光顯示屏,數字/字母鍵盤,使操作過程更簡單
動態顯示:在進行對中修正的過程中實時顯示聯軸器和地腳讀數,使對中調節更快、更方便
內置對中建議:預設或用戶自定義的對中容差表方便對對中結果的評估
對中數據共享:對中設置和結果可保存到儀器內存,并通過USB電纜與PC機通訊。在不需要專用軟件支持的情況下,就可以完成共享。
軟腳檢查:“軟腳”功能幫助確認檢查機器所有地腳處于一個平面上,這是進行軸對中所需的最基本的檢查
易于預對中:對軸對中差得大的機器,激光光線和光學器件上的刻度線有幫助快速完成預對中
測量單元快速定位:使用測量單元上的水平儀,可以快速定位測量單元
全球通用:圖示化語言,操作過程只有三步,測量單位有英制和公制可選,滿足全球用戶的需要
方便各種用戶使用:快速入門手冊提供了操作技師快速熟悉對中過程的關鍵信息。隨機提供的光盤里還有多種語言版本的說明書。
技術參數
訂貨號 TKSA 40
應用 臥式、單聯軸器機器的對中;
軟腳檢查;容差檢查;結果保存
測量單元
封裝材料 塑料
ì-光等級 2
ì-光最大功率 1 mW
測量距離 最大:1 000 mm
最。 70 mm
傳感器類型 單軸PSD, 8,5 x 0,9 mm
與顯示單元的連接方式 電纜,長1,6 m
支撐桿 2支150 mm
防護等級 IP 40
尺寸 87 x 79 x 39 mm
重量 210 g
顯示單元
封裝材料 ABS工程塑料
顯示類型 10 cm (4英寸)單色帶背光
防護等級 IP 40
墜落實驗 –
電池類型 3 x 1,5 V LR14 堿性電池
工作時長 20小時連續使用
PC通訊 USB
顯示精度 0,01 mm
尺寸 210 x 110 x 50 mm
重量 650 g
整套系統
組件 顯示單元(包括電池);
2個測量單元,帶水平儀;
2個機械式固定支ê-
;2條緊固鏈條,帶緊固螺釘;
測量卷尺;USB電纜;
快速入門手冊;CD, 內有說明書;
操作錄像和對中報告;
標定證書,有效期兩年;
儀器箱
PC下載 USB
內存 可保存100個對中
軟腳檢查 有
對中容差檢查 有
用戶可編輯容差 有
適用軸徑 30–500 mm
標配鏈條適用軸徑 30–150 mm
測量精度 <2% ±0,01 mm
溫度范圍 0–40 °C
濕度 <90%
儀器箱尺寸 390 x 310 x 192 mm
總重(包括儀器箱 4,9 kg
質保期 1年
可選附件
鏈條,適用軸徑 150–500 mm
|
