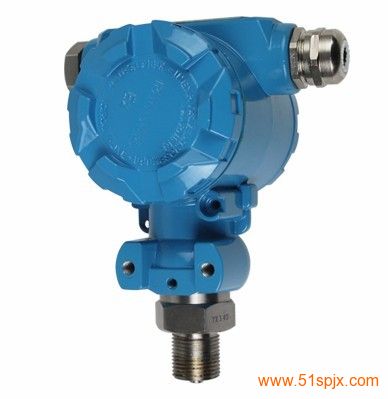

SWP-T21X系列小型化壓力變送器

放大圖片	產品型號：
	產品品牌：
	當前價格：	面議
	最小起訂：	不限臺
	供貨總量：	不限
	所在地：	浙江溫州市
	發布時間：	2025-07-19 20:13

	查看更多其它設備供應信息

上海中宣儀表有限公司

聯系人：劉工先生((銷售經理))

電話：577-27866161

手機：

傳真：0136-26524881

地址：浙江省溫州市柳市鎮蟾西

郵編：200120

網址：http://www.help-services.cn/shzhongxuan/

E-mail：chinzx@yeah.net

詳細信息

SWP-T21X系列小型化壓力變送器采用具有國際先進水平的進口陶瓷壓阻傳感器或擴散硅傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。采用無中介液的干式壓力測量技術，充分發揮了陶瓷傳感器的技術優勢，使SWP-T21X系列壓力變送器具有優異的技術性能。穩定性高，并具有很高的測量精度。
SWP-T21X系列小型化壓力變送器具有多種型號，多種量程，多種過程連接形式及材料。可廣泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。
主要特點
·穩定性高　　　　　　　　每年優于0.1％滿量程。
·溫度偏移小　　　　　　由于取消了測量元件中的中介液，因而傳感器不僅獲得了很高的測量精度，且受溫度的影響小。
·可靠性好　　　　　　　　采用大規模IC，電路可靠性好，抗干擾性能強。
·適用性廣　　　　　　　　產品具有多種型號，多種過程連接形式，多種制作材料，可適應工業測量中的各種介質。
·安裝維護簡便　　　　　　產品結構合理，體積小,重量輕，可直接任意位置安裝。
工作原理
儀表通過溫度傳感器把溫度信號變?yōu)殡娦盘�，再由前置放大器把此電信號放大濾波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示及PWM輸出。被測介質的壓力直接作用于傳感器的陶瓷膜片上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片最大位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上，由于膜片與基體的間隙只有0.1毫米，因此過壓時膜片的最大位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，該傳感器具有很好的穩定性和高可靠性。
技術參數
·準確度等級 0.5級
·回差 0.1%FS
·溫度影響 ±0.1%/10℃
·工作電壓 DC 13V～30V
·年穩定性 ±0.2%
·信號輸出 4～20mA
·允許過壓量程150%
·外型尺寸 120×60×100 max
·最大壓力量程200%
·允許溫度介質 -20～70℃　　　環境 -20～80℃
注意事項
將GMD接插件的固定螺絲下，撥下接插件便看見圖2，但必須用攝子將螺絲孔內小塑料卡簧向中間撬一下，才能拆開接插件，看見接線端子。
