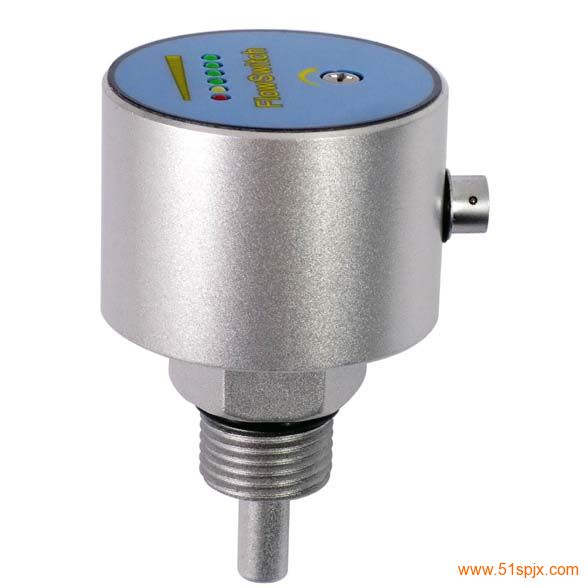

熱導式流量開關
◆ 工作原理：
SCB熱導式流量開關是基于熱交換原理設計，探頭內置發熱模塊及感熱模塊，流量開關的熱量傳導與被測流體流速密切相關，如果管道內沒有介質流動，感熱模塊接收到發熱模塊的熱量是一個固定值，而當流體介質流過流量開關探頭時，感熱模塊所接收到的熱量隨介質的流速變化而變化，感熱模塊再將這溫差信號轉化成電信號，處理器再將其轉換成4～20mA電信號或與設定流量對應的接點信號輸出。熱導式流量開關將流量探頭和信號處理器一體化集成，六個LED指示燈提供了流動狀態的趨勢變化，開關動作值可以簡單的通過前面板上保護螺釘下的電位器進行調節，并可提供晶體管、繼電器和模擬量輸出形式。
◆ 特點：
● 試用管徑范圍大，；
● 耐壓高達300bar；
● 任意調節設定點；
● 指示燈直接顯示流量；
● 可選晶體管、繼電器、模擬量輸出；
● 探頭采用特殊抗結垢涂層，抗污能力強；
● 安裝無方向（適用于液體、氣體測量）；
● 可選聚四氟乙烯材質防腐型（專業用來測量硫酸、鹽酸、硝酸等腐蝕性液體,
防腐型熱導螺紋采用M18X1.5內螺紋端面密封）.
◆ 適用范圍：
根據不同的材質適用于各種不同的工作環境，可測量水、油、氣體等，聚四氟乙烯材質的可測量任意濃度的酸、堿及強氧化劑等具有腐蝕性的液體。廣泛應用于石油化工、電力、冶金、鋼廠、造紙、飲料、化學溶劑、電子、電池廠等行業。
◆ 主要技術參數：
工作范圍(流速)：水：1～150 cm/s
油：3～300 cm/s 還可測量硫酸，鹽酸，氣體（安裝有方向）等
工作電源：24V DC 220V AC/DC
電流消耗：≤65mA
輸出方式: R—繼電器輸出（接點容量0.4A/24VDC，1A/AC220V）
N—三線直流NPN輸出（帶短路及反向電極保護）
P—三線直流PNP輸出（帶短路及反向電極保護）
I—4～20mA輸出
工作溫度：-25～80℃
開始工作時間：≤8S (典型值)
反應時間：≤12S (溫度變化時)
開關時間：ON—典型2s(1～13s)
OFF—典型2s(1～15s)
最大耐壓：100Bar（標準） 30Mpa（特殊定做）
指 示 燈：六個LED（1紅1黃4綠）指示輸出狀態
紅燈亮：表示流速低于工作點
黃燈亮：表示流速等于或者高于工作點
綠燈亮：表示流速高于工作點程度，綠燈亮的越多，表示流速越大
溫度梯度：max.250k/min
探頭材料：304 316L 其它
絕緣阻抗：100VDC時,100MΩ
接口方式：G 1/2＂，特殊訂購
防護等級：IP67
◆ 顯示說明：
對于輸出形式為晶體管和繼電器的流量開關，其LED指示的含義如下：
紅燈亮：流速低于設定點（晶體管不導通/繼電器不動作）
黃燈亮：流速等于或者高于設定點（晶體管導通/繼電器動作）
黃燈和綠燈亮：流速超出設定點的程度（綠燈1,2,3或4與黃燈一起亮）
對于輸出形式為模擬量4～20mA的流量開關其LED指示含義如下：
僅紅燈亮 =4mA
一個綠燈亮 >4mA
兩個綠燈亮 >8mA
三個綠燈亮 >12mA
四個綠燈亮 >16mA
五個綠燈亮 ≥20mA
即綠燈亮的數目直接反映輸出信號（4～20mA）的大小
注：探頭標準長度：短探頭14.5mm（G1/2”螺紋高度是13mm）；
長探頭21.5mm（G1/2”螺紋高度是30mm）；
其它尺寸可特殊訂做。
|
