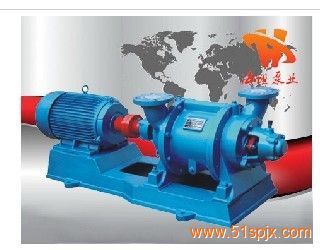

真空泵 SZ型水環式真空泵

放大圖片	產品型號：	SZ型
	產品品牌：	海坦
	當前價格：	10元/臺
	最小起訂：	1臺
	供貨總量：	100
	所在地：	浙江溫州市
	發布時間：	2025-07-21 00:55

	查看更多灌裝機械供應信息

永嘉縣海坦泵業有限公司

聯系人：胡英女士((經理))

電話：0577-66996885

手機：13353350758

傳真：0577-66995778

地址：浙江省永嘉縣甌北鎮三橋工業區

郵編：325105

網址：http://www.help-services.cn/haitan/

E-mail：yjhtbyyxgs758@163.com

詳細信息

【SZ型水環式真空泵】結構說明：

　　SZ型水環式真空泵的結構如圖所示：
　　SZ型水環式真空泵由泵體（1）及兩個側蓋（2）（3）所組成（圖3及圖4）側蓋下部有泵腳支撐（圖2），在上部是兩管子即進氣管和排氣管，這兩個管子通過側蓋上的吸氣孔及排所孔與泵腔相連，泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通，軸（4）偏心地安裝在SZ型水環式真空泵體中，葉輪（6）用鍵（5）固定于軸上。葉輪與側蓋之間的間隙，用泵體和側蓋間的墊來調整總間隙，用軸套（17）推動葉輪，從而調整葉輪兩端的間隙。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。
