上海京功、良工三通球閥
蝸輪三通球閥Q345f??
三通球閥特點:
1、三通球閥在結構上采用一體化結構，四面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化　　
2、三通球閥分T型和L型，使用壽命長，流通能力大，阻力小　　
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態�！　�
球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
渦輪三通球閥Q345f的工作方式
L型流道的三通4面閥座球閥，采用2面閥座，受力平衡，保證閉止通道上可靠密封。主要用于流路的換向。　　
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
Q345F渦輪三通球閥主要零件材料?
零件名稱閥門材料代號
P R C
閥體：球閥 ZG1Cr18Ni9 ZG1Cr18Ni12Mo2Ti WCB
閥桿 1Cr18Ni9 1Cr18Ni12Mo2Ti 2Cr13
閥座、填充、墊片聚四氟乙烯 聚四氟乙烯 聚四氟乙烯
Q345F渦輪三通球閥主要性能規范?
型號 公稱壓力PN(MPa）試驗壓力MPa 適用溫度℃ 適用介質
殼體液體密封氣體密封
Q345F-16C
Q345F-16P
Q345F-16R 1.6 2.4 1.76 0.6 ≤100° 碳素鋼材料C類適用：水、蒸汽、油品等
鉻鎳鈦不銹鋼材料P類適用：若腐蝕性介質
鉻鎳鈦不銹鋼材料R類適用：腐蝕性介質
Q345F-25C
Q345F-25P
Q345F-25R 2.5 3.75 2.75 0.6 ?
Q345F-40C
Q345F-40P
Q345F-40R 4.0 6.4 4.4 0.6 ?

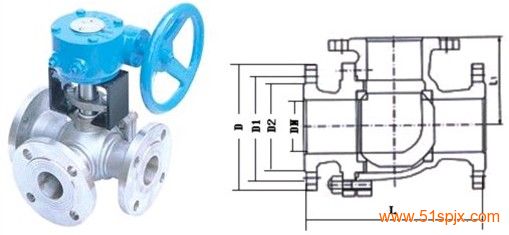

Q345F渦輪三通球閥主要連接尺寸?
公稱通徑DN(mm) 主要連接尺寸mm
L D D1 D2 b Z-φd H
15 130 95 65 46 14 4-φ14 95
20 140 105 75 56 16 4-φ14 105
25 150 115 85 65 16 4-φ14 113
32 180 140 100 76 18 4-φ18 135
40 200 150 110 84 18 4-φ18 142
50 220 165 125 99 20 4-φ18 154
65 250 185 145 118 22 8-φ18 175
80 280 200 160 132 24 8-φ18 190

100 320 235 190 156 24 8-φ22 225
125 360 270 220 184 26 8-φ26 245
150 450 300 250 211 28 8-φ26 265
