投入式液位計

放大圖片	產品型號：	ORBYBY
	產品品牌：	青島奧博
	當前價格：	1500元/臺
	最小起訂：	1臺
	供貨總量：	100
	所在地：	山東青島市
	發布時間：	2025-07-06 23:42

	查看更多其它設備供應信息

青島奧博儀表設備有限公司

聯系人：趙永勝先生((經理))

電話：0532-84906132

手機：15806542716

傳真：0532-84905713

地址：青島市城陽區夏莊街道中黃埠社區中興一路3號

郵編：266108

網址：http://www.help-services.cn/orbzys2015/

E-mail：3244978487@qq.com

詳細信息

一、概述

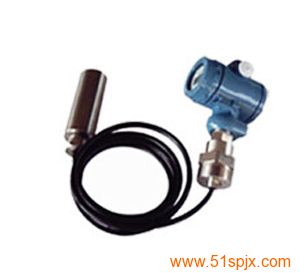

ORBYBY投入式液位變送器可以用來測量開口容器及河渠、湖泊、水井中的液位，具有結構簡單、測量精確和安裝方便等特點。ORBYBY投入式液位變送器由不銹鋼探頭、導氣電纜和電氣盒組成。變送器的探頭為316不銹鋼結構，可直接將其投入到被測液體中使用。傳感器芯片由316不銹鋼膜片與介質隔離，從而保證了它測量多種介質的液位。電氣盒由電路腔室和接線腔室組成。零點和量程可在電路板上調節。
二、特點
    結構緊湊、堅固可靠
    可用于0—1m…．0—100m的液位測量
    精度為0．1％、0．25％、0．5％
    兩線制4—20mA輸出或低功率，三線
    制1—5V輸出
    液晶顯示(選件)
三、工作原理
當把變送器投人到液體中某一位置時，傳感器感受到的壓力為：
    P＝9．80665 ρ H
其中P一液體作用在傳感器上的壓強，單位kPa
    ρ一液體密度，單位g／cm3
    H一待測液面高度，單位m
所以H≈0．10197P／p
變送器把感受到的壓力信號轉換成電信號，此信號與液體高度成正比。
功能規格
測量范圍：0—lm．．．．0—100m
輸出：4－20mA、1—5VDC
電源：13—36VDC，允許無負載工作。
溫度范圍：介質溫度：  —20—70°
環境溫度：  —40—85°
貯藏溫度：  —40—85°
濕度：相對濕度為0—100％
負載特性：最大回路電阻由電源的電壓決定，如下式描述：
  最大負載電阻計算
  R=(U—13V)／20—r
  其中：U為電源電壓
         r為電纜線電阻
最大量程指變送器中的傳感器為滿度使用，以測水為例，傳感器滿度使用的量程分別為：
2m；3．5m：7m；10m：20m；35m：70m。
信號調節及接線
性能規格
參考精度：標定量程的±0．1％、±0．25％、±0．5％包括線性、滯后、重復性
穩定性：上限極限值的±0．25％，保持12個月。
響應時間：小于200ms時間常數(壓力階躍變化的響應
時間為63．2％)。
射頻干擾影響：當20—1000MHz，場強為30V／m，引線裝在導線管當場強為10V／m，使用未屏蔽雙絞線(無導線管時)，小于上限值的±0．25％。
結構材料
電器殼體：鋁合金
測量探頭：1Crl8Ni9Ti
測量膜片：316SS不銹鋼
灌充液：  硅油
電    纜：耐油橡膠
重    量：1．5kg(不包括電纜)
青島奧博提供本產品全面的技術支持和售后服務！
