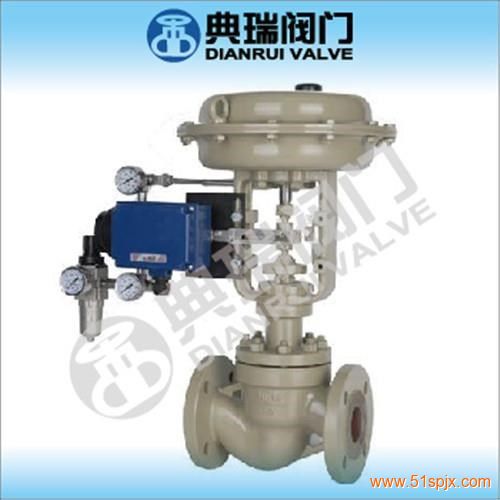

ZJHM氣動套筒調節閥,是由多彈簧氣動薄膜執行機構和直通低流阻平衡型套筒閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品。
電-氣閥門定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和解決調節閥不平衡力的影響等,從而保證閥門位置按調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配)
本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)
ZJHM型氣動套筒調節閥主要零件材料及適用溫度,介質
材料代號C(WCB)P(304)R(316)
主要
零件閥體,閥蓋WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(304)閥芯,閥座1Cr18Ni9Ti(304)或司鈦萊合金堆焊1Cr18Ni9Ti(304)或司鈦萊合金堆焊1Cr18Ni12Mo2Ti或司鈦萊合金堆焊閥桿2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti填料V型聚四氟乙烯,柔性石墨,不銹鋼波紋管墊片增強聚四氟乙烯 ,不銹鋼墊片,金屬石墨纏繞墊片上下膜蓋A3鋼板沖壓波紡膜片丁晴橡膠夾增強滌淪織物彈簧60Si2Mn推桿,襯套2Cr13軸套聚氨酯(用于反作用)
適用
工況適用介質水蒸汽油品類氣液體硝酸堿類腐蝕性氣液體醋酸類等腐蝕性氣液體常溫型-30～+250 F4:≤200℃-40～+250 F4:≤200℃-40～+250℃ F4:≤200℃高溫型-30～+450℃-40～+550℃-40～+550℃低溫型
-40～-60℃, -60～-100℃
|
