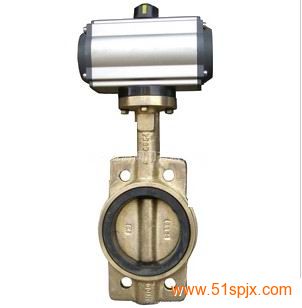

一、D67A1X5氣動黃銅蝶閥概述：
我公司生產的A 型中線黃銅蝶閥是引進美國威頓VTON閥門先進技術，國內領先水平，具有多年該產品生產歷史。曾多次獲得用戶好評。傳動方式有：手柄、蝸輪蝸桿傳動、氣動、電動等。通徑范圍為DN50-DN1200。
我公司黃銅蝶閥可用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上，適用于多種腐蝕性的氣體、液體、半液體以及固體粉末介質。
二、D67A1X5氣動黃銅蝶閥產品特點：
蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等組成，靠驅動機構帶動軸及蝶板旋轉以實現啟閉和控制流量的目的。其特點如下：
(1) 結構簡單緊湊、小巧輕便、運輸、安裝、拆卸容易。
(2) 90°啟閉，開關迅速。操作矩小，省力輕巧。
(3) 密封性能好，使用壽命長，可達到零泄漏。
(4) 選擇不同的零部件材質，可適用于多種介質。
(5) 流量特性近似于直線，調節性能好。
三、D67A1X5氣動黃銅蝶閥產品執行標準:
設計標準
結構長度
側法蘭標準
試驗檢驗標準
GB/T 12238
API 609
GB/T 12221
API 609
GB/T 17241.6
GB/T 13927
API 598
四、D67A1X5氣動黃銅蝶閥產品特點：
對夾中線蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構（手柄、蝸輪蝸桿、氣動裝置或電動裝置）等組成，靠驅動機構帶動轉軸及閥板旋轉以實現啟閉和控制流量的目的。對夾式蝶閥特點如下：
結構簡單、小巧輕便，運輸、安裝、拆卸容易;90°啟閉，開關迅速。操作扭矩小，省力輕巧;密封性能好，使用壽命長，可達到零泄漏;選擇不同的零部件材質，可適用于多種介質;流量特性近似于直線，調節性能好。
五、D67A1X5氣動黃銅蝶閥性能參數：
公稱壓力
PN(MPa)
公稱通徑
DN(mm)
試驗壓力
（MPa）
適用溫度
°C
適用介質
驅動方式
殼體
密封
1.0
DN50 ~ DN1000
1.5
1.1
－45~ 150
淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類等
Fresh water, Sewage, Sea water, Air,Vapor, Food, Medicine, Oils, Acids,
Alkalis, etc.
手柄、蝸輪蝸桿、
電動、氣動
Manual actuator,
worm-gear actuator, aerodynamic actuator and electric actuator
六、D67A1X5氣動黃銅蝶閥主要外形和連接尺寸
公稱通徑 L 0.6MPa 1.0MPa 1.6MPa H H1
D1 Z-d D1 Z-d D1 Z-d
D371X-6 D371X-10 D371X-16 D371X-16C
50 43 110 4-14 120 4-23 120 4-23 160 80
65 46 130 4-14 136 4-26.5 136 4-26.5 175 88
80 46 150 4-18 160 4-18 160 4-18 180 96
100 52 170 4-18 185 4-24.5 185 4-24.5 200 115
125 56 200 4-18 215 4-23 210 4-23 213 128
150 56 225 4-18 238 4-25 238 4-25 225 140
200 60 280 4-18 295 4-25 295 4-25 260 175
250 68 335 4-18 357 4-29 357 4-29 290 202
300 78 395 4-23 407 4-29 407 4-29 330 242
350 78 445 4-23 467 4-30 467 4-30 360 266
400 102 495 4-23 515 4-26 525 4-26 390 298
450 114 550 4-23 565 4-26 585 4-26 410 315
500 127 600 4-23 620 4-26 650 4-26 430 348
600 154 705 4-25 725 4-30 770 4-30 490 400
700 165 810 4-25 840 4-30 840 4-30 550 520
800 190 920 4-30 950 4-34 950 4-34 610 591
900 203 1020 4-27 1050 4-30 1050 4-30 680 660
1000 216 1120 4-30 1160 4-30 1170 4-30 730 670
1200 254 1340 4-45 1380 4-45 1390 4-45 835 780
1400 270 1560 4-45 1590 4-45 1590 4-45 960 895
1600 318 1760 4-52 1820 4-52 1820 4-52 1200 102 |
