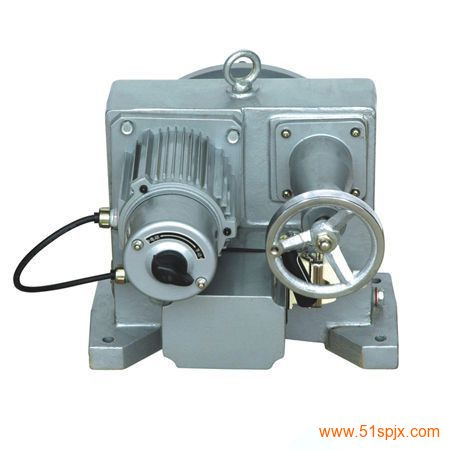

電動頭DKJ-510CX（DKJ閥門電動裝置、DKJ電動執行器、DKJ電動執行機構、DKJ電動頭、電動門、動力頭）是DDJ電動單元組合儀表中的執行單元之一，與ZPE型伺服放大器組合接受統一的0-10mA(或4-20mA)的標準信號，將電流信號轉變成相對應的角位移，自動操縱調節閥門，完成自動調節任務。DKJ為開關型，SKJ為調節型。 電動執行機構按控制方式分為比例和積分式。比例式執行機構由電動伺服放大器和積分式執行機構組成，它能夠?qū)⑾到y(tǒng)的控制信號與關于輸出軸位置的反饋信號加以比較（閉環控制）以改變輸出軸的行程，使之與輸出信號成比例關系。積分式執行機構由伺服電機、減速器及位置發送器組成，它能夠與電動操作器配合對閥門或其它調節機構實現遠方操作。
DKJ角行程電裝技術參數：
1. 輸入信號:電子式:4－－20mA DC 或 0－－10mA DC,普通式:開關量
2. 輸入通道電阻:250歐姆 或 200歐姆
3. 輸入通道個數:普通型配放大器3個，電子式1個
4. 基本誤差: 2.5%
5. 回差: ≤1.5%
6. 死區:≤3%
7. 阻尼特性: ≤3次半周期
8. 電源電壓:220V或 380V ，50Hz
9. 工作環境: 溫度: -10 0 C －－ +55 0 C ，濕度 : ≤95%,周圍空氣不含有腐蝕性質
|
