供應TBF-10 TBF-16 TBF-25電動執行器

放大圖片	產品型號：	TBF-10 TBF-16 TBF-25
	產品品牌：	華通
	當前價格：	850元/臺
	最小起訂：	1臺
	供貨總量：	500
	所在地：	江蘇揚州市
	發布時間：	2025-07-10 10:57

	查看更多泵閥管件供應信息

揚州華通電動閥門制造有限公司

聯系人：魏駿先生((銷售經理))

電話：0514-82088322

手機：18252725295

傳真：0514-82151855

地址：揚州市邗江區楊廟鎮楊廟村委會旁

郵編：225125

網址：http://www.help-services.cn/weijun728/

E-mail：206066254@qq.com

詳細信息

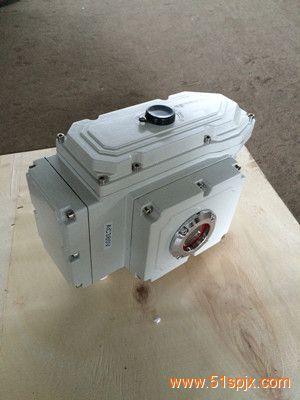

供應TBF-10 TBF-16 TBF-25電動執行器揚州華通TBF系列產品型號：TBF-05 TBF-10 TBF-15 TBF-20 TBF-30 TBF-40 TBF-60 TBF-80 TBF-100TBF精小型系列電動執行機構適用于大部分回轉類閥門（如碟閥、球閥和風門擋板等），采用優質鋁合金壓鑄件外殼，精細流暢，體積小、重量輕、免維護、耐腐蝕性強等優 良性能，可在狹窄的地方使用。產品廣泛應用于樓宇自動化、水利、造紙、電力、化工等自動化控制系統。
使用方法
1、線與撥碼選擇
ECM-2C型模塊按下圖所示完成模塊與執行器接線。位置電位器的阻值應為≥1KΩ
用萬用表檢查模塊上的電機邊線端，確保無短路現象。
以上連線檢查無誤后，接入220V電源線。
2、調試
先通過執行器上的手輪將執行器動到全行程的中間位置。
在無控制電流(及丟信)情況下，將丟信動作撥碼開關撥到“開”位置，接通AC200V電源，此時電源批示燈和丟信指示燈點亮，執行器應向開方向動作：將丟信動撥碼開頭撥到“關”位置，此時執行器應向關方向動作：將丟信動作撥碼開關撥到“停止”位置，此時執行器應停止動作：若執行器動作相反，應將“電機開”和“電機關”接線交換。
閥位反饋電流調試，將執行器動作到關位，調節“調零”電位器，使測試點兩端的電壓差為零，然后調節“低端”電位器使輸出信號為4mA;將執行器動作到開位，調節“高端”電位器使輸出信號為20mA。上述調節只需一次即可完成（“調零”、“低端”和“高端 ”電位器均是順時針方向增大，逆時針方向減�。�。注意：當閥位由關到開時，閥位電位器中心軸頭對地GND電壓的值應由小到大變化。
為了保證執行器在自動控制中的定位精度，須調節靈敏范圍。靈敏度范圍小，定位精度高，但容易產生振蕩。靈敏度范圍大，不容易產生振蕩但定位精度差。調節“靈敏度”電位器可以二位這間取折衷，使其不產生振蕩為調節值

注意：1靈敏度電位器，為單圈270°電位器，到位后不要用力旋轉，否則會損壞電位器。

2調零、低端、高端電位器，均勻精密多圈電位器（可旋轉約25圈）。
