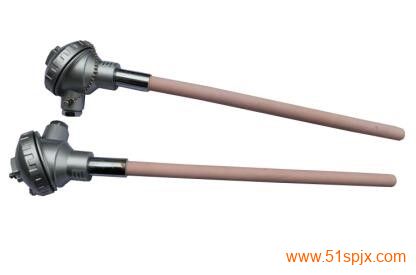

熱電偶、熱電阻、溫度變送器作為工業用溫度測量的傳感器,通常和顯示儀表、記錄儀表,工業智能調節器、工業計算機、PLC以及人機界面等等配套使用。它可以直接測量各種生產過程中-200℃-1800℃(鎢錸偶可測溫到2300℃)范圍內的液體、氣體、蒸汽介質,以及固體表面溫度。它廣泛用于石油、化工、機械、制藥、冶金、陶瓷、環保、熱處理等行業。
二、工作原理與特點
熱電偶是一對由兩種不同的金屬材料導體組成(A和B),并作為熱電效應測量溫度電路的一部分。當測量端與參比端存在溫差時,就會產生熱電勢,溫控儀便顯示熱電勢所對應的溫度值。熱電阻包括鉑電阻、銅電阻和電子元件等感溫元件。在溫度作用下,電阻絲的阻值隨之變化,成一定的線性關系。
熱電偶、熱電阻的測量特點:
a. 結構簡單、安裝、使用、維修等方便 b. 熱惰性小,動態響應速度快,環境適應性強
c. 測量精度高(因為熱電偶與被測介質直接接觸) d. 測溫范圍廣(-40℃-2300℃)
三、技術參數:
基本誤差:A級±0.2% B級±0.5%
供電電壓:DC14-34V,額定電壓24VDC
輸 出:4-20mA、 0-5V等
功 耗:<0.5W
儲存溫度:-25-+125℃
相對濕度:5-95%,無冷凝
工作環境溫度范圍:-25-+85℃
熱電偶冷端補償誤差:工作溫度范圍內,小于1℃
環境溫度變化影響:對于0.2級:0.02%F.S/℃;
對于0.5級:0.05%F.S/℃
現場顯示式表頭精度:模擬式指針表頭為:±1.0% ;
數字式顯示表頭為:±0.5%
四、熱電偶分度號
熱電偶名稱 分度號 正極(P) 負極(N) 最高溫度
℃
代號 化學成分 代號 化學成分
鉑銠30-鉑銠6 B BP 鉑和30%銠合金 BN 鉑和6%銠合金 1800
鉑銠10-鉑 S SP 鉑和10%銠合金 SN 純鉑 1600
鎳鉻-鎳硅 K KP 10%鉻和90%鎳合金 KN 2%鋁1%硅2%猛95%鎳合金 1200
鉑銠 13-鉑 R RP 鉑和13%銠合金 RN 純鉑 1100
鎳鉻-銅鎳 E EP 10%鉻、90%鎳合金 EN 45%-60%為銅,余量為鎳合金 850
鎳鉻硅-鎳硅 N NP 13.7%-14.7%鉻
1.2-1.6%硅余量 NN 4.2-4.6%硅,余量為鎳合金 800
鐵-銅鎳 J JP 純鐵 JN 45%-60%為銅,余量為鎳合金 750
銅-銅鎳 T TP 純銅 TN 45%-60%為銅,余量為鎳合金 350
表42
五、 熱電阻分度號
熱電阻類別 分度號 測溫范圍℃ 允許偏差t℃
ZP型鉑電阻 Pt100 -200-600 B級(-200-600℃),允差±(0.30+0.005|t|)
A級(-200-500℃),允差±(0.15+0.002|t|)
ZC型銅電阻 Cu50 -50-100 -50-100℃允差±(0.30-6.0x10-t)
表43
六、選型表:
WSL 規格 內容
R 熱電偶
Z 熱電阻
N 鎳鉻-鎳硅
E 鎳鉻-康銅
C 銅-康銅
P 鉑電阻
C 銅電阻
2 雙支式
K 鎧裝式
M 表面式
R 熱套式
T 電站用
N 耐磨式
2 雙支式
- 0 熱套式
1 無固定裝置
2 固定螺紋或卡套螺紋
3 活動法蘭
4 固定法蘭或固定卡套法蘭
5 活動卡套法蘭
6 錐形保護管固定螺紋
3 防水式接線盒
6 插頭式接線盒端子
0 φ16保護管
1 φ12保護管或深盲孔型
3 φ3鎧裝鉑電阻
4 φ4鎧裝鉑電阻
5 φ5鎧裝鉑電阻
12 φ12鎧裝鉑電阻
16 φ16鎧裝鉑電阻
2 φ12/φ8保護管
F 耐腐型
A 特殊規格
表44
|
