產品型號： | DQSW2 |
| 產品品牌： | 精衛泵閥 | |
| 產品價格： | 600元/臺 | |
| 所 在 地： | 浙江 溫州市 | |
| 發布日期： | 2025-07-20 | |
 |
||
詳細說明
產品簡介
產品簡介

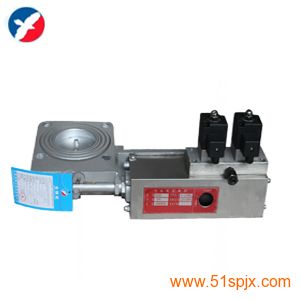

一、DQSW2氣動雙位蝶閥概述
氣動雙位蝶閥是采用活塞式執行機構實現閥門開關及開度大小,適用于冶金、石油、化工及鍋爐行業，在工業爐燃燒系統作為控制風量大小實現多種加熱工況自動控制的執行機構。
氣動雙位蝶閥尤其適用大口徑、大流量、低壓差的場合，它不僅具有常規氣動蝶閥的優點，而且還有以下獨有的特點：
1、 閥門開度可在0—35°、35°—90°兩段范圍內分別任意可調，兩段開度互不干涉，且調節簡便，顯示直觀。
2、 閥門定位精度高，重復性好，而且不受氣源壓力波動的影響，控制氣源壓力可在規定范圍內任意選擇。
3、與氣動薄膜蝶閥相比，本閥還具有控制系統簡單，配套件少，且結構緊湊、重量輕等特點，故整套系統價格便宜，是作為替代氣動薄膜蝶閥理想執行器。
二、DQSW2氣動雙位蝶閥結構及原理
氣動雙位蝶閥由氣動執行機構和蝶閥兩部分組成。
氣動執行機構由單作用氣缸和先導電磁閥組成。由先導電磁閥控制，以實現閥門的開關。在氣缸內設有一套活塞限位調節機構用來調節活塞的行程，從而實現閥門開度的可調。
蝶閥由閥體、閥板、轉軸、連桿等組成，它將活塞桿的行程位置轉換成閥板的開度。并由指針式顯示裝置直接讀出實際開度數值。
在閥體與氣缸支架的連接處設置有隔熱層，以降低對氣缸的傳熱。
三、DQSW2氣動雙位蝶閥主要技術參數
見表（一）
四、氣動蝶閥規格及其表示方法
附件代號
安裝方式代號
規格代號
改進設計代號 表示第二次改進
型別代號(SW-雙位，DW-單位）
組別代號 表示氣動
類別代號 表示蝶閥
1、規格代號
蝶閥規格
—1
—2
—3
—4
—5
公稱通徑（DN）
50
65
80
125
100
150
175
200
250
2、安裝方式及附件代號
A — 表示垂直安裝方式 B — 表示水平安裝方式 T — 表示附帶氣源三聯件
G — 表示帶散熱器 C — 表示高溫型 支架與閥體間加撐桿
（400℃加100mm 500℃加200mm）
3、標記示例
DQSW2 — 3BT表示經第二次改進的、帶氣源三聯件的、通徑為￠175的、水平安裝的氣動雙位蝶閥。
公稱通徑（DN）
50mm
65mm
80mm
100mm
125mm
150mm
175mm
200mm
250mm
300mm
350mm
工作壓力
0.1Mpa
控制壓力
0.25~0.6 Mpa
工作介質
氣
環境溫度
－5℃~＋50℃
開度調節
范圍
0 ~ 35°、35°~ 90°
電源條件
AC220V 50HZ
閥體厚度（B）
46
46
46
46
46
46
46
（DQSW型為60）
46
46
46
連接法蘭螺孔
（0.6Mpa級）
4孔φ14
φ110
4孔φ18φ130
4孔φ18
φ150
4孔φ18
φ170
8孔φ18
φ200
8孔φ18
φ225
8孔φ18
φ255
8孔φ18
φ280
12孔φ18
φ335
12孔φ19
φ395
12孔φ19
φ450
外形尺寸（LHF）
390×270×143
412×270×143
426×340×143
504×369×143
540×382×143
540×382×143
488×481×150
616×586×165
641×636×165
四、DQSW2與DQSW氣動雙位蝶閥的差異
DQSW氣動雙位蝶閥的缸體采用鑄鐵件，而DQSW2的缸體采用表面鍍硬鉻的鋁合金管材，內表面采用珩磨工藝，從而使缸體具有質量輕、外表美觀、經久耐用等優點。同時，DQSW2氣動雙位蝶閥的小風調節簡單直觀，且均為有效調節。而DQSW氣動雙位蝶閥需松開鎖緊壓板的四只螺絲，然后調節調節桿。由于活塞沒有徑向固定，當調節桿與后活塞配合較松時，旋轉調節桿時有可能調節桿和后活塞一起旋轉，不能使調節桿軸向移動，從而失去了調節小風的功能。
五、DQSW2氣動雙位蝶閥特殊供貨
為滿足特殊用戶的需要，本公司還開發了DQSW3型氣動三位蝶閥和DQSW1型氣動單電控雙位蝶閥。氣動三位蝶閥分大風、中風、小風三種風，最大開度分別為90°、65°、35°，分別用三個先導電磁閥控制。中風、小風為燒咀燃燒所需的風量，大風為冷卻工件用的風，滿足了特定工藝，降溫曲線也要控制的場合。DQSW1型氣動單電控雙位蝶閥的小風開度為0—35°可調，并且是常開的；大風35°—90°范圍內任意可調。
