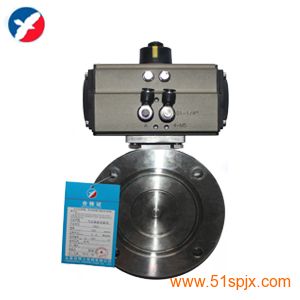

氣動高真空蝶閥

	產品型號：
	產品品牌：	精衛
	產品價格：	1000元/套
	所 在 地：	浙江 溫州市
	發布日期：	2025-07-21

詳細說明

 GIQ氣動高真空蝶閥產品詳細說明：

        GIQ氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸�？蛇x配反饋信號裝置及電氣閥門定位器。

GIQ氣動高真空蝶閥適用介質：

空氣及非腐蝕性氣體。

GIQ氣動高真空蝶閥主要技術性能：



適用范圍(Pa)  105～1.3x10-5
閥門漏率(Pa.L/S)  ≤1.3x10-6
介質溫度（℃）  -25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
氣源壓力（MPa）  0.4～0.6
法蘭標準  JB919
安裝位置  任意
電源電壓  標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信號反饋  標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA
氣缸可選  標準出廠：雙作用式
特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀?br> 可選常開或常閉

GIQ氣動高真空蝶閥連接及外形尺寸



型號  通徑(DN)  ΦD  ΦB  H  A  L  W  n-ΦC
GIQ-25B  25  70  55  170  22  140  92  4-Φ7
GIQ-32B  32  78  64  173
GIQ-40B  40  85  70  194  164  105
GIQ-50B  50  110  90  205  4-Φ9
GIQ-63B  63  130  110  218  26
GIQ-80B  80  145  125  248  30  190  124
GIQ-100B  100  170  145  260  4-Φ12
GIQ-125B  125  195  170  273  35
GIQ-150B  150  220  195  332  247  140  8-Φ12
GIQ-200B  200  275  250  386  40  302  165
GIQ-250B  250  330  300  466  45  372  198
GIQ-300B  300  380  350  535  55  432  225  8-Φ14
GIQ-400B  400  500  465  631  60  518  243  8-Φ18
