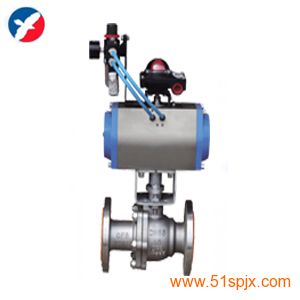

Q641F氣動球閥詳細資料
氣動球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯、PPL等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q641F氣動球閥簡介：
Q641F/PPL氣動球閥是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
Q641F氣動球閥性能參數:
公稱通徑DN(mm)
DN15～DN400
公稱壓力
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度
-40～ 180℃ -40～ 350℃
泄漏量
0 符合ANSIB16.104 5級標準
球體轉角
90°
閥體材制質
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料
聚四氟乙烯(常溫)、特制PPL(高溫)
防爆級組
dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
電磁閥電源
220VAC、24VDC
氣源壓力 MPa
0.4～0.7MPa
固有可調比 R
100:1
可選 附件
電磁閥、回訊器、空氣過濾減壓閥、定位器、手動機構
Q641F氣動球閥流量特性Kv值:
公稱通徑
(DN)
不同開度角下的Kv值
10°
20°
30°
40°
50°
60°
70°
80°
90°
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
34
71
133
248
398
620
890
150
20
40
80
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2253
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100
350
110
221
443
885
1750
3541
5311
7967
10950
400
150
303
605
1113
2424
4850
7275
10910
1530
