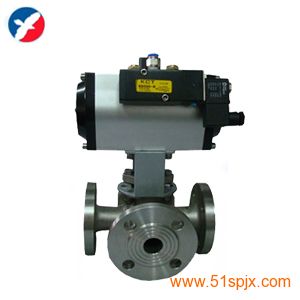

Q644/645F氣動三通球閥詳細資
氣動三通球閥PNEUMATIC THREE-WAYFLANGED BALL VALVE結構特點及用途
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
Q644/645F氣動三通球閥執行標準
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4 結構長度：JD-2002
Q644/645F氣動三通球閥介質流向示意圖 Sketch of Medium Flow-direction of Three-way Ball Valve
氣動法蘭三通球閥用于分流或匯合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。三通即可制成L型通口也可制成T型通口。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
Q644/645F氣動三通球閥主要零件材料
零件名稱
材質
GB
ASTM
閥體、閥蓋
WCB
A216-WCB
密封圈
PTFE、對位聚苯
PTFE、對位聚苯
球體
1Cr18Ni9Ti
SS 304
閥座、閥桿
2Cr13
A246-416
雙頭螺栓
35CrMoA
A193-B7
Q644/645F氣動三通球閥主要連接尺寸
訂貨須知：
①氣動球閥產品名稱與型號②氣動球閥口徑③流體性質(包括公稱壓力、溫度、粘度或酸堿性)④雙作用或單作用(單作用請注明氣開式或氣閉式)⑤氣動球閥是否帶附件(附件標準：電磁閥、行程開關、空氣過濾減壓器等)以便我們的為您正確選型。
如需詳細參數.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
