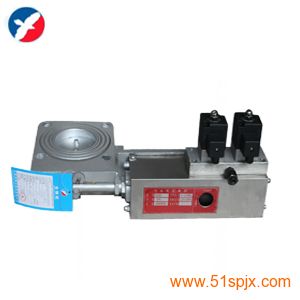

氣動雙位蝶閥

放大圖片	產品型號：
	產品品牌：	精衛
	當前價格：	1200元/套
	最小起訂：	1套
	供貨總量：	1000
	所在地：	浙江溫州市
	發布時間：	2025-07-02 09:51

	查看更多水處理設備供應信息

永嘉縣精衛泵閥有限公司.

聯系人：潘威女士((銷售))

電話：0577-67318096

手機：13868874884

傳真：0577-67318097

地址：浙江省溫州市永嘉縣甌北鎮林浦路66號第三幢

郵編：325105

網址：http://www.help-services.cn/zjjwbfww/

E-mail：zjjwbf@163.com

詳細信息

一、DQSW2氣動雙位蝶閥概述
氣動雙位蝶閥是采用活塞式執行機構實現閥門開關及開度大小,適用于冶金、石油、化工及鍋爐行業，在工業爐燃燒系統作為控制風量大小實現多種加熱工況自動控制的執行機構。
氣動雙位蝶閥尤其適用大口徑、大流量、低壓差的場合，它不僅具有常規氣動蝶閥的優點，而且還有以下獨有的特點：
1、  閥門開度可在0—35°、35°—90°兩段范圍內分別任意可調，兩段開度互不干涉，且調節簡便，顯示直觀。
2、  閥門定位精度高，重復性好，而且不受氣源壓力波動的影響，控制氣源壓力可在規定范圍內任意選擇。
3、與氣動薄膜蝶閥相比，本閥還具有控制系統簡單，配套件少，且結構緊湊、重量輕等特點，故整套系統價格便宜，是作為替代氣動薄膜蝶閥理想執行器。
二、DQSW2氣動雙位蝶閥結構及原理
   氣動雙位蝶閥由氣動執行機構和蝶閥兩部分組成。
       氣動執行機構由單作用氣缸和先導電磁閥組成。由先導電磁閥控制，以實現閥門的開關。在氣缸內設有一套活塞限位調節機構用來調節活塞的行程，從而實現閥門開度的可調。
    蝶閥由閥體、閥板、轉軸、連桿等組成，它將活塞桿的行程位置轉換成閥板的開度。并由指針式顯示裝置直接讀出實際開度數值。
    在閥體與氣缸支架的連接處設置有隔熱層，以降低對氣缸的傳熱。
三、DQSW2氣動雙位蝶閥主要技術參數

見表（一）
