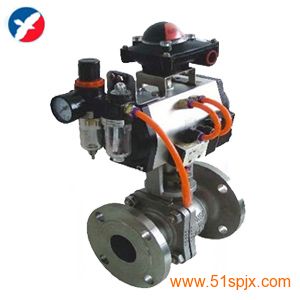

氣動防爆球閥

放大圖片	產品型號：
	產品品牌：	精衛
	當前價格：	1000元/套
	最小起訂：	1套
	供貨總量：	1000
	所在地：	浙江溫州市
	發布時間：	2025-07-19 22:30

	查看更多水處理設備供應信息

永嘉縣精衛泵閥有限公司.

聯系人：潘威女士((銷售))

電話：0577-67318096

手機：13868874884

傳真：0577-67318097

地址：浙江省溫州市永嘉縣甌北鎮林浦路66號第三幢

郵編：325105

網址：http://www.help-services.cn/zjjwbfww/

E-mail：zjjwbf@163.com

詳細信息

氣動防爆球閥簡介

        氣動防爆球閥采用AT(GT)系列氣動執行器及浮動式球閥組成，適用于調節、切斷的場合。氣動防爆球閥密封性能優良，流通能力大，結構簡單，使用壽命長，便于維修。配用的執行機構具結構簡單，緊湊，性能卓越，輸出力矩大等特點。氣動防爆球閥配以防爆行程限位開關、防爆電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障，氣動防爆球閥將按控制系統的要求自動處于開啟或關閉的位置。氣動防爆球閥廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。

氣動防爆球閥產品特點：

（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

氣動防爆球閥設計標準：

設計與制造GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543

結構長度GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗JB/T 9092、API 598、GB/T13927

氣動防爆球閥主要技術參數及性能

公稱通徑1520253240506580100125150200250300

流量系數Kv   21   38   72   112   170   273   384   512   940   1452   2222   3589   5128   7359

公稱壓力(MPa)   PN1.6、2.5、4.0、6.4MPa

泄漏量   軟密封：零泄漏；硬密封：≤額定流量的10-5

閥體形式   兩段式閥體(浮動球體)   兩段式閥體(固定球體)

閥芯形式   “O”型球形閥芯

密封填料   聚四氟乙烯(PTFE)、金屬石墨纏繞墊片

連接形式   法蘭、焊接、螺紋

流量特性   近似快開特性

可調范圍   DN15-65   DN80-300

250:1   350:1

基本誤差   帶定位器：小于全行程的±2%

回差   帶定位器：小于全行程的2%

適用溫度   密封面

PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃

配置執行機構   GT、SR、ST、AT、AW系列單雙作用氣動執行器

控制方式   開關兩位控制、4-20mA模擬量控制

氣動防爆球閥執行器參數

執行器型號GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力   0.4～0.7MPa

氣源接口   G1/4"、G1/8"、G3/8"、G1/2"

環境溫度   -30～+70℃

作用形式   單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件   防爆定位器、防爆電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

范圍。確保與閥門的同步精度。
