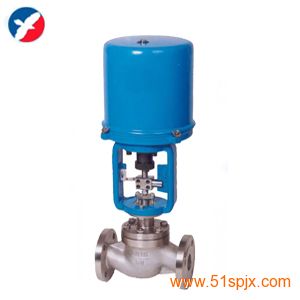

ZDLP電動調節閥簡介
電動調節閥由直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。電動調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
ZDLP電動調節閥主要零件材料
閥體 WCB CF8 CF8M CF3M
閥座 304 304 316 316L
閥芯 304 304 316 316L
導向套 WCB CF8 CF8M CF3M
閥蓋 WCB CF8 CF8M CF3M
閥桿 304 304 316 316L
填料 PTFE/柔性石墨
彈簧 65Mn 304 316 316L
螺母 304 304 316 316L
ZDLP電動調節閥主要技術參數
公稱通徑mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座通徑mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300
額定流量系數kv 直線型 0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程 10 16 25 40 60 100
流量特性 直線 直線，等百分比，快開
工作溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式 直通單座鑄造球型閥
上閥蓋型式 普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 381LSA-08 361LXA-08 381LSA-20 361LSB-30 381LSB- 50 381LSC-65 381LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50
ZDLP電動調節閥配執行機構參數
1、電動執行機構主要性能參數
型號 額定輸出力N 速度mm/s 技術參數
PSL 381L PSL 381L PSL 381L PSL 361L
201 361LSA-08
361LXA-08 1000 800
800 0.25 4.2
4.2 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪 電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202 361LSA-20
361LXA-20 2000 2000
2000 0.50 2.1
2.1
204 361LSB-30
361LXB-30 4500 3000
3000 0.50 3.5
3.5
208 361LSB-50
361LXB-50 8000 5000
5000 1.00 1.7
1.7
312 361LSC-65 12000 6500 0.60 2.8
325 361LSC-99 25000 10000 1.0 2.0
