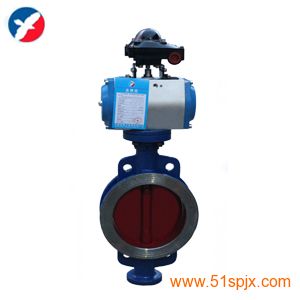

D671W氣動通風蝶閥

放大圖片	產品型號：	D671W
	產品品牌：	精衛泵閥
	當前價格：	600元/臺
	最小起訂：	1臺
	供貨總量：	1000
	所在地：	浙江溫州市
	發布時間：	2025-07-10 23:01

	查看更多其它通用設備供應信息

永嘉縣精衛泵閥有限公司

聯系人：梁帥女士((銷售經理))

電話：0577-67366251

手機：18814922522

傳真：0577-67318097

地址：浙江省溫州市永嘉縣甌北鎮繁榮路95號

郵編：325105

網址：http://www.help-services.cn/zjjwbfls/

E-mail：1211671412@qq.com

詳細信息

產品簡介

D671W氣動通風蝶閥主要特點

（1）啟閉方便迅速、省力、流體阻力小，可以經常操作。（2）結構簡單，體積小，重量輕。（3）可以運送泥漿，在管道口積存液體最少。（4）低壓下，可以實現良好的密封。（5）調節性能好�！镜y】安裝提示：（1）在安裝時，閥瓣要停在關閉的位置上。（2）開啟位置應按蝶板的旋轉角度來確定。（3）帶有旁通閥的蝶閥，開啟前應先打開旁通閥。（4）應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

D671W氣動通風蝶閥概述

氣動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。

其主要特點為：
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

采用標準

設計標準：GB/T 12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
結構長度：GB/T12221-1989壓力試驗：GB/T 13927-1992；JB/T9092-1999

D671W氣動通風蝶閥概述主要技術參數

公稱通徑

DN

50～2000

公稱壓力

PN(MPa)

0.05

0.25

0.6

試驗壓力

強度試驗

0.075

0.375

0.9

密封試驗

≤1.5%泄漏量

適用介質

煤氣、含塵氣體、煙道氣等

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動

D671W氣動通風蝶閥主要零件的材質

零件名稱

材料

閥體

鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料

蝶板

鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料

閥座密封圈

與閥體相同

閥桿

碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼

填料

氟塑料、柔性石墨

D671W氣動通風蝶閥密封材料選用和適用溫度

材料品種

碳素鋼

低溫碳鋼

合金鋼

奧氏體不銹鋼

鉻鉬釩鋼

代號

WCB

LCB

WC6或WC9

C5或以C12

鉻Cr-18型type304、316

12CrMoV

耐最高溫度

425℃

345℃

595℃

650℃

600℃

560℃

耐最低溫度

-29℃

-46℃

-29℃

-29℃

-196℃

-40℃

適用工作溫度

425℃

345℃

595℃

650℃

600℃

560℃

D671W氣動通風蝶閥密封材料選用和適用溫度

材料品種

碳素鋼

低溫碳鋼

合金鋼

奧氏體不銹鋼

鉻鉬釩鋼

代號

WCB

LCB

WC6或WC9

C5或以C12

鉻Cr-18型type304、316

12CrMoV

耐最高溫度

425℃

345℃

595℃

650℃

600℃

560℃

耐最低溫度

-29℃

-46℃

-29℃

-29℃

-196℃

-40℃

適用工作溫度

425℃

345℃

595℃

650℃

600℃

560℃
